日本欧美一二三区色视频-日本欧美一区二区三区乱码-日本欧美一区二区三区免费不卡-日本欧美一区二区三区四区-日本欧美一区二区三区在线播放-日本欧美一区二区三区在线观看

新聞動態

PROBLEM

您當前的位置:首頁 > 新聞動態

消失模機床鑄件,常見缺陷分析及解決措施

發布者:武陟縣向陽模具有限公司 點擊次數:3629次

-->

  消失模機床鑄件常見缺陷分析及解決措施,

  感謝張其旦同學

  在2022年10月4日第21期消失模在線沙龍上的分享,

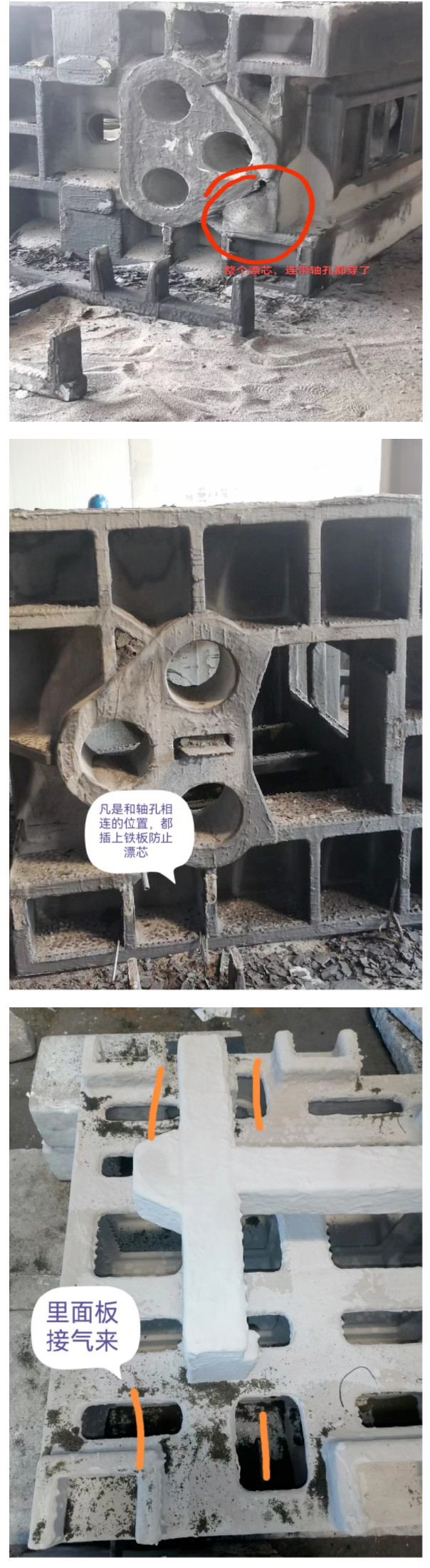

  一、漂芯

  因為機床鑄件都比較大,一般情況下從幾百公斤到幾噸,甚至十幾噸,而一般鑄件在砂箱中的擺放原則講究能立勿臥,綜上,機床鑄件底部受到的鐵水浮力比較大,所以漂芯在機床鑄件里面是比較常見的一種缺陷;

  容易發生漂芯的部位,通常發生在結構上深孔、深槽、以及鑄件底部凹槽的區域;

  漂芯的原因:消失模的型砂強度或者重量抵擋不住鐵水的浮力;

  解決措施:

  1、鑄件內腔易漂芯的深孔填樹脂砂,并且中間插鐵板,要插到整個型腔底部幾公分距離,并且芯頭要拉長最好是型腔長度的1~2倍長;

  2、提高涂料強度及厚度;

  3、盡量避免將進水口開在附近;

  4、條件允許的情況下開工藝孔,增加型砂自身強度;

  5、保持頂部吃砂量,及氣密性。

2022-10-31_115559_01

  二、塌箱

  塌箱缺陷,在消失模生產異形件或機床鑄件中,是非常常見的一種缺陷。

  其原因主要如下,

  1、局部涂料偏薄,結瘤卷入大量的沙子;

  2、澆注系統與鑄件本體太近(尤其是從大平面背面進水);

  3、負壓太大,澆注速度太慢,型腔內的正壓變成負壓,抽扁了;

  4、鐵水出現閃流;

  5、半封閉內腔負壓偏度,型砂強度不夠。

  解決措施,

  1、埋箱前檢查涂料厚度,有無露白或者局部沒有烘干的情況;

  2、模型擺放原則上要遵循能立勿臥的原則,減少投影面積這樣能提高鐵水的上升速度。(2噸左右的鑄件一般控制在60~70秒內澆注完畢)

  3、提高靜壓頭(300mm以上,保證鐵水后期的沖型速度)

  4、選擇合適的泡沫密度(20~24克),減小負壓值(0.06mpa,過高的負壓容易形成嚴重的附壁效應尤其是壁厚件,反而降低了鐵水的沖型速度,甚至出現重皮),增加抽氣量;

  5、澆注系統與模樣保持一定的距離;(10公分以上,尤其是大平面)

  6、半封閉的內腔要防止臨時負壓管,或者導氣管;

  7、增加涂料厚度加強涂料厚度。

2022-10-31_115559_03

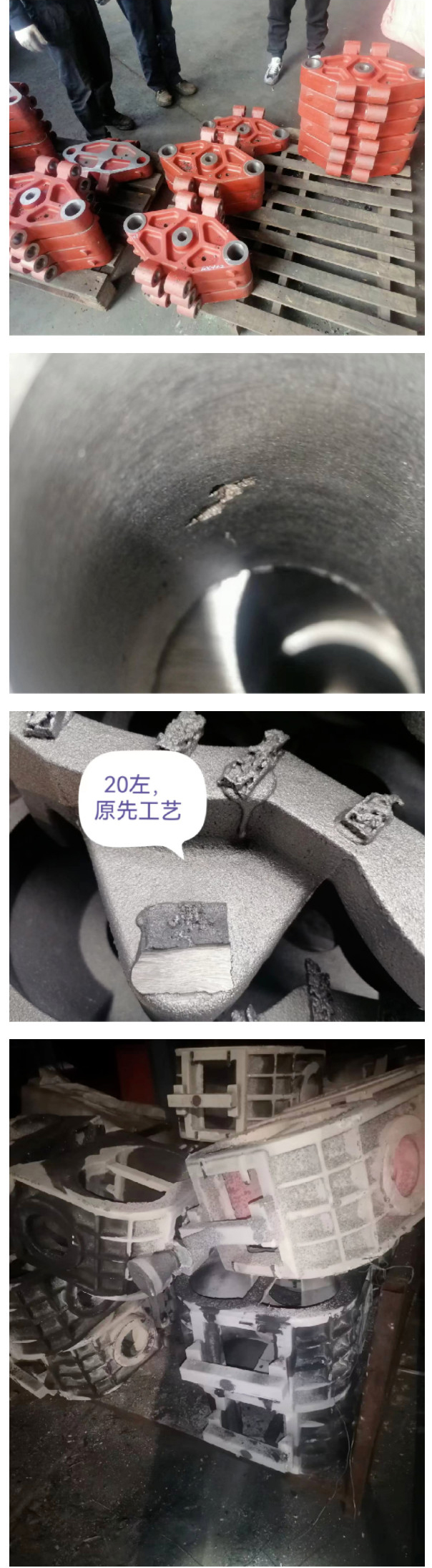

  三、縮孔、縮松缺陷

  縮孔、縮松缺陷,在一些壁厚不均勻的異形件中極易產生,尤其是球鐵。

  產生機理,是金屬由液態變為固態時發生體積收縮,包括液態收縮、凝固收縮及固態收縮。固態收縮只引起體積輪廓的變化,而凝固收縮與液態收縮如無足夠的金屬液補給,則必然產生縮孔。

  解決措施:

  1、分析產品結構,裝箱時厚大面朝下,提前沖型,提前開始凝固;

  2、多點進水,避免單一受熱,形成熱結,從薄壁出進水;灰鐵、球鐵遵循同時凝固的原則;

  3、在鑄件厚大處放置石墨冷鐵或者插鐵釘作為內冷鐵,加速冷卻;

  4、局部放置冒口,引內澆道至冒口處(熱冒口);

  5、澆注球墨鑄鐵時,澆注后立即增大負壓,提高鑄型剛度,延長保壓時間。

2022-10-31_115559_05

主站蜘蛛池模板: 日本中文一二区有码在线观看 | 国产乱妇无乱码大黄aa片 | 日韩精品免费无码专区 | 中文字幕熟妇人妻在线视频 | 99久久精品出品国产一区 | 日本中文字幕在线视频播二区 | 欧美视频在线 | 自在自线国产精品 | 日韩一道本中文字幕 | 午夜美女黄网站18禁免费观看 | 人妻aⅴ免费精品免费视频观看 | 99亚洲乱人伦aⅴ精品 | av不卡网站在线免费观看 | 日本护士╳╳╳hd少妇 | 国产强奷在线墦放免费不卡 | 中文字幕在线亚洲日韩 | 亚洲国产日韩欧美一区二区三区 | 欧美三级中文字幕久久版 | 香蕉伊思人在线 | 午夜被窝福利在 | 无码精品一区二区三区在线 | 精品日韩一区二区三区 | 国产丝袜美女在线高潮网站 | 精品国产精品人妻久久无码五月天 | 91精品人妻人人做人碰人人爽 | 麻豆国产精品免费在线观看 | 日韩精品免费无码专区 | 91香蕉视频在线看 | 亚洲国产日韩欧美综合久久 | 少妇爆乳无码av无码波霸 | 午夜剧场a级毛片 | 在线播放免费播放av片 | 在线观看日韩欧美大片 | 区二区三区乱码 | 一区二区不卡 | 天堂资源最新在线 | 国产激情久久久久影院老熟女 | 久久9精品久久久 | 国产免费mv大片人人电影播 | 日本女优一区二区三区四区 | 国产一区二区三区亚洲欧美 |
